Dobór gazów osłonowych TIG ma kluczowe znaczenie dla jakości, wyglądu i trwałości spoiny. W procesie spawania metodą TIG (Tungsten Inert Gas) łuk elektryczny topi metal przy użyciu nietopliwej elektrody wolframowej, a jego stabilność i czystość w dużej mierze zależą od rodzaju gazu osłonowego. To właśnie on tworzy barierę ochronną między strefą spawania a powietrzem, zapobiegając dostępowi tlenu, azotu i pary wodnej. Dzięki temu metal nie utlenia się, nie powstają wtrącenia gazowe, a spoina zachowuje wysoki połysk i odporność korozyjną.
W metodzie TIG stosuje się gazy obojętne, czyli takie, które nie reagują chemicznie z metalem – przede wszystkim czysty argon, hel lub ich mieszanki gazów osłonowych. Argon (Ar) jest najczęściej wykorzystywanym gazem, ponieważ umożliwia łatwe zajarzenie łuku i zapewnia stabilne jeziorko spawalnicze nawet przy niewielkim przepływie. Hel (He) z kolei zwiększa energię cieplną łuku, co pozwala uzyskać głębszy przetop i większą prędkość spawania, szczególnie przy grubych elementach aluminium czy miedzi.
Rola gazu nie ogranicza się jednak tylko do ochrony łuku spawalniczego. Odpowiednio dobrany gaz osłonowy wpływa na kształt spoiny, jej właściwości mechaniczne, a nawet na ekonomię procesu. Zbyt mały przepływ gazu powoduje porowatość i przebarwienia, natomiast zbyt duży – turbulencje i zasysanie powietrza do strefy spawania.
Właśnie dlatego norma PN-EN ISO 14175 klasyfikuje gazy osłonowe TIG według ich składu i zastosowania (np. I1 – czysty argon, I3 – mieszanina argonu z helem, R1 – argon z wodorem). Dobierając właściwy zalecany gaz osłonowy, należy uwzględnić rodzaj materiału (np. stal nierdzewna, aluminium, miedź), jego grubość, pozycję spawania i wymagania jakościowe.
Podsumowując – jakość gazu spawalniczego i jego właściwy dobór to podstawa uzyskania spoiny pozbawionej wad, odpornej na korozję i spełniającej wymagania technologiczne. W spawaniu TIG każdy szczegół ma znaczenie – od czystości argonu po ustawienie przepływu gazu – dlatego profesjonalny dobór osłony gazowej to pierwszy krok do osiągnięcia wysokiej jakości spoiny.
Czysty argon (Ar) – „uniwersalny gaz osłonowy”
Argon to najczęściej stosowany i najbardziej uniwersalny gaz w procesach spawania metodą TIG. Jako gaz obojętny chemicznie, nie reaguje z metalem ani z elektrodą wolframową, dzięki czemu tworzy stabilną osłonę łuku i chroni jeziorko spawalnicze przed wpływem powietrza. Pozwala to uzyskać czyste, błyszczące spoiny bez przebarwień i porowatości.
Czysty argon (oznaczany jako klasa 4.6–5.0, czyli o czystości 99,996–99,999 %) zapewnia łatwe zajarzanie łuku, równomierne topienie metalu oraz dobrą kontrolę nad jeziorkiem. Dzięki temu jest zalecanym gazem osłonowym dla większości materiałów spawalnych TIG – od stali nierdzewnej, przez stal węglową, po aluminium i miedź. W przypadku cienkich blach i precyzyjnych spoin, np. w konstrukcjach przemysłowych czy instalacjach procesowych, czysty argon gwarantuje najwyższą stabilność i przewidywalność procesu.
Według zaleceń producentów sprzętu (m.in. Kemppi, Fronius), optymalny przepływ gazu osłonowego wynosi zazwyczaj 8–12 l/min, w zależności od średnicy dyszy i warunków otoczenia. Warto także dbać o szczelność instalacji gazowej oraz czystość przewodów, ponieważ nawet śladowe ilości tlenu lub wilgoci mogą pogorszyć jakość spoiny i odporność korozyjną metalu.
Dzięki swojej uniwersalności i wysokiej skuteczności ochrony łuku spawalniczego, czysty argon pozostaje podstawowym wyborem w większości procesów TIG – zarówno przy spawaniu stali nierdzewnej metodą TIG, jak i podczas pracy z aluminium, gdzie wymagana jest maksymalna czystość atmosfery i precyzja prowadzenia łuku.
Mieszanina argonu z helem (Ar + He) – gdy potrzeba „więcej ciepła”
Dodatek helu do argonu to sprawdzony sposób na zwiększenie energii cieplnej łuku i poprawę wydajności procesu spawania TIG. Hel ma znacznie wyższą przewodność cieplną niż argon, dzięki czemu podnosi temperaturę łuku spawalniczego, co przekłada się na głębszą penetrację, szersze jeziorko spawalnicze i większą prędkość spawania.
Tego typu mieszaniny gazów osłonowych są szczególnie zalecane przy pracy z metalami o dużej przewodności cieplnej, takimi jak aluminium czy miedź, oraz przy elementach o większej grubości. W praktyce stosuje się mieszanki zawierające od 25 do 75% helu, w zależności od wymagań dotyczących głębokości przetopu i stabilności łuku. Im wyższy udział helu, tym większa energia cieplna, ale też wyższe zapotrzebowanie na przepływ gazu i nieco trudniejsze zajarzanie łuku.
Według danych technicznych producentów (np. MillerWelds, Fronius) mieszanki Ar + He pozwalają skrócić czas spawania nawet o 20–30% w porównaniu z czystym argonem, jednocześnie poprawiając wygląd i jednorodność spoiny. Z tego względu są często wybierane w przemyśle energetycznym, lotniczym i petrochemicznym, gdzie liczy się wydajność oraz wysoka jakość spoin.
Zgodnie z normą PN-EN ISO 14175, mieszaniny argonu z helem klasyfikowane są jako I3-ArHe-30, I3-ArHe-50 lub inne warianty w zależności od procentowej zawartości helu. Wybór konkretnego składu powinien zawsze wynikać z rodzaju materiału, jego grubości i pozycji spawania – tak, aby osiągnąć wysoką jakość spoiny przy optymalnych kosztach procesu.
Mieszaniny argonu i wodoru (Ar + H₂) – stal nierdzewna austenityczna
Mieszaniny argonu i wodoru należą do najbardziej efektywnych gazów osłonowych stosowanych przy spawaniu stali nierdzewnej metodą TIG, zwłaszcza w wersji austenitycznej. Dodatek 1–5% H₂ w argonie poprawia charakterystykę łuku, zwiększając jego energię cieplną i stabilność. W efekcie uzyskuje się płynniejsze jeziorko spawalnicze, większą prędkość spawania oraz gładkie, błyszczące lico o wysokiej odporności na korozję.
Wodór działa redukująco, eliminując tlen z powierzchni spoiny i ograniczając powstawanie tlenków. To szczególnie ważne w branżach wymagających idealnej czystości połączeń – np. w przemyśle spożywczym, farmaceutycznym i chemicznym. Mieszanki te sprawdzają się przy spawaniu rur, zbiorników oraz elementów instalacji ze stali nierdzewnych austenitycznych, gdzie istotna jest estetyka i trwałość spoiny.
Warto jednak pamiętać, że Ar + H₂ nie nadaje się do spawania aluminium, miedzi oraz stali ferrytycznych i martenzytycznych, ponieważ wodór może w tych przypadkach powodować pęcherze gazowe lub pękanie wodorowe.
Zgodnie z normą PN-EN ISO 14175, mieszaniny te klasyfikowane są w grupie R1 – np. R1-ArH-2,4 / 5, gdzie liczba określa procentową zawartość wodoru w argonie. Odpowiedni dobór parametrów i czystości gazu pozwala uzyskać spoiny o wyjątkowej jakości, charakteryzujące się wysoką odpornością korozyjną i estetycznym wyglądem.
Parametry praktyczne: przepływu gazu osłonowego i ustawienia
Odpowiedni przepływ gazu osłonowego ma kluczowe znaczenie dla skutecznej ochrony łuku i jeziorka spawalniczego. Zbyt mały przepływ powoduje zasysanie powietrza do strefy spawania, co skutkuje utlenieniem i porowatością spoiny, natomiast zbyt duży – wytwarza zawirowania gazu, które również pogarszają stabilność łuku. Dlatego tak ważne jest precyzyjne dobranie parametrów przepływu do rodzaju gazu, średnicy dyszy i warunków otoczenia.
Dla czystego argonu (Ar) zalecany zakres wynosi zazwyczaj 8–12 l/min, natomiast przy użyciu mieszanin argonu z helem (Ar + He) warto zwiększyć przepływ nawet do 15–18 l/min, ponieważ hel ma mniejszą gęstość i trudniej utrzymuje stabilną osłonę. W przypadku pracy na zewnątrz lub przy dużych przeciągach konieczne może być dodatkowe zwiększenie ciśnienia roboczego, aby zachować ciągłość osłony łuku spawalniczego.
Oprócz właściwego przepływu należy również kontrolować parametry „pre-flow” (czas wstępnego wypływu gazu przed zajarzeniem łuku) oraz „post-flow” (czas wypływu po wygaszeniu łuku). Zbyt krótki czas post-flow powoduje, że gorąca elektroda wolframowa utlenia się w kontakcie z powietrzem, co skraca jej żywotność i pogarsza jakość kolejnych spoin. W praktyce zaleca się ustawienie pre-flow na 0,5–1 s, a post-flow na 5–10 s, w zależności od natężenia prądu i rodzaju materiału.
Nie mniej ważna jest czystość gazu spawalniczego oraz stan instalacji – każdy nieszczelny przewód, wilgoć lub zanieczyszczenie może prowadzić do powstawania przebarwień i porowatości spoin. Dlatego warto stosować gazy o czystości co najmniej 99,996% (klasa 4.6) oraz regularnie kontrolować stan reduktora, przewodów i palnika.
Prawidłowe ustawienie przepływu i czystości gazu to prosty, ale niezwykle istotny krok w osiąganiu wysokiej jakości spoiny i powtarzalnych rezultatów w procesie spawania metodą TIG.
Check-lista doboru: materiał × grubość × geometria × wymagania
Dobór odpowiedniego gazu osłonowego w procesie spawania metodą TIG powinien zawsze wynikać z analizy czterech kluczowych czynników: rodzaju materiału, jego grubości, geometrii spoiny oraz wymagań jakościowych. Każdy z nich wpływa na wybór składu mieszanki, przepływ gazu i sposób prowadzenia łuku spawalniczego.
1. Materiał spawany
Stal nierdzewna (austenityczna) – najlepiej sprawdza się czysty argon (Ar), który zapewnia stabilny łuk i czyste spoiny. Dla wyższej wydajności i gładkiego lica można zastosować mieszaniny argonu z wodorem (Ar + 2–5% H₂) – poprawiają zwilżalność i zwiększają prędkość spawania.
Stal węglowa i niskostopowa – stosuje się czysty argon (Ar) lub Ar + 30% He, co poprawia penetrację i stabilność łuku przy grubszych elementach.
Aluminium i jego stopy – dla cienkich elementów wystarczy czysty argon, natomiast przy większej grubości lub wysokiej przewodności cieplnej zalecana jest mieszanina argonu z helem (Ar + 25–75% He), która zapewnia głębszy przetop.
Miedź i jej stopy – wymaga dużej energii cieplnej, dlatego najlepszym wyborem jest Ar + 50–75% He, co ułatwia zajarzenie łuku i topienie materiału.
Stopy niklu i metale wysokostopowe – wymagają maksymalnie czystej atmosfery spawania, dlatego stosuje się Ar 5.0 lub Ar + He (dla lepszej stabilności łuku i odporności na utlenienie).
2. Grubość materiału
Cienkie blachy (do 3 mm) – czysty argon zapewnia spokojny łuk i precyzyjną kontrolę jeziorka.
Średnie grubości (3–6 mm) – dopuszcza się niewielki dodatek helu, by zwiększyć prędkość spawania.
Grube elementy (>6 mm) – zalecane mieszanki Ar + 25–75% He, które pozwalają na głębszy przetop i mniejsze ryzyko niezgorzelin.
3. Geometria i pozycja spawania
Pozycje wymuszone (pion, sufit) – stosuj czysty argon, który daje stabilny, skupiony łuk i ułatwia kontrolę nad jeziorkiem.
Pozycje podolne lub poziome – można zastosować mieszanki Ar + He lub Ar + H₂, zwiększające płynność metalu i szybkość spawania.
Rury i zbiorniki – w przypadku spawania obwodowego stali nierdzewnej należy stosować osłonę tylnej strony spoiny (back purging) z czystego argonu, by uniknąć tlenków i „cukru spawalniczego”.
4. Wymagania jakościowe i estetyczne
Branże o wysokich normach higienicznych (spożywcza, farmaceutyczna, chemiczna) wymagają spoin lśniących i czystych, dlatego rekomenduje się Ar + 2–5% H₂ dla stali austenitycznych.
W zastosowaniach konstrukcyjnych lub energetycznych kluczowa jest trwałość i głęboka penetracja, co przemawia za wyborem mieszanin Ar + He.
Dla spoin wymagających wysokiej odporności na korozję należy unikać zanieczyszczonych gazów i stosować gazy klasy min. 4.6 (99,996%).
Częste błędy i jak ich unikać
Nawet najlepiej dobrany gaz osłonowy TIG nie zagwarantuje wysokiej jakości spoiny, jeśli proces nie jest prawidłowo kontrolowany. W praktyce większość problemów ze spawaniem metodą TIG wynika nie z samego doboru gazu, lecz z błędów w jego stosowaniu – od nieprawidłowego przepływu po zanieczyszczenia w instalacji. Poniżej przedstawiamy najczęstsze błędy i sposoby, jak ich uniknąć.
Zbyt niski lub zbyt wysoki przepływ gazu osłonowego
Zbyt niski przepływ (poniżej 6 l/min) nie zapewnia skutecznej osłony łuku – powietrze przedostaje się do strefy spawania, powodując utlenienia, porowatość i przebarwienia spoiny.
Zbyt wysoki przepływ (powyżej 15 l/min) tworzy zawirowania i również wciąga tlen z otoczenia.
Jak uniknąć: dla większości zastosowań stosuj 8–12 l/min dla Ar i 15–18 l/min dla mieszanek Ar+He; dostosuj ustawienia do średnicy dyszy i pozycji spawania.
Zanieczyszczenia w gazie i układzie doprowadzającym
Nawet śladowe ilości tlenu, wilgoci lub oleju mogą powodować przebarwienia i porowatość spoiny.
Jak uniknąć: stosuj gazy klasy co najmniej 4.6 (99,996% czystości), przechowuj butle w suchym miejscu, regularnie sprawdzaj szczelność reduktorów, przewodów i szybkozłączy.
Brak kontroli parametrów „pre-flow” i „post-flow”
Zbyt krótki czas wypływu gazu po zakończeniu spawania powoduje, że gorąca elektroda wolframowa utlenia się i traci trwałość.
Jak uniknąć: ustaw pre-flow na 0,5–1 s i post-flow na 5–10 s (więcej przy wyższych prądach). Dzięki temu zarówno elektroda, jak i spoina ostygną w osłonie gazu.
Zbyt długie wysunięcie elektrody wolframowej
Gdy elektroda wystaje zbyt daleko poza dyszę, osłona gazowa jest nieskuteczna – pojawiają się przebarwienia, niestabilny łuk i wtrącenia tlenków.
Jak uniknąć: standardowo elektroda powinna wystawać 3–6 mm poza dyszę; przy spawaniu w trudno dostępnych miejscach warto użyć soczewki gazowej (gas lens), która zwiększa strefę ochronną.

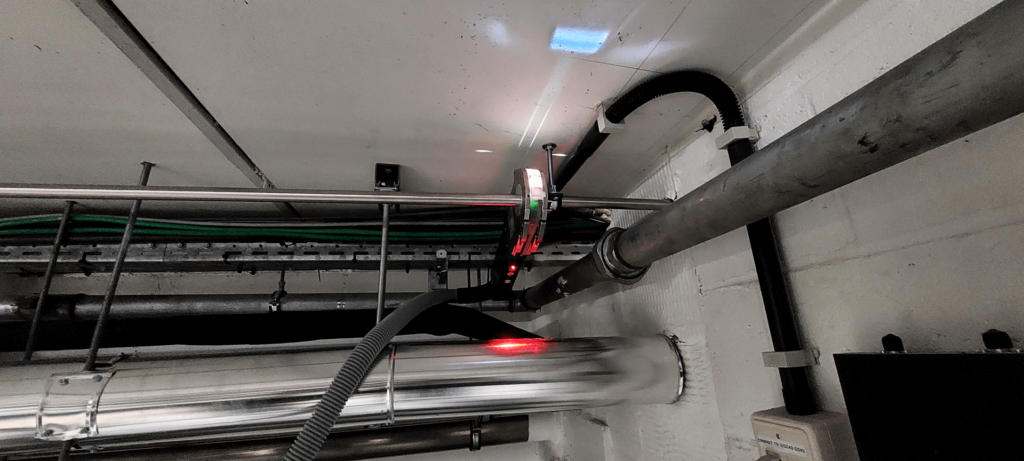

Brak osłony tylnej strony spoiny (back purging)
Przy spawaniu rur i zbiorników ze stali nierdzewnej brak osłony wewnętrznej prowadzi do powstawania tlenków, tzw. „cukru spawalniczego”, który osłabia odporność korozyjną.
Jak uniknąć: stosuj wewnętrzną osłonę z czystego argonu (4–8 l/min) do momentu pełnego wystygnięcia spoiny.
Nieprawidłowy dobór gazu do materiału
Stosowanie mieszaniny argonu i wodoru (Ar + H₂) do spawania aluminium lub miedzi prowadzi do pęcherzy i mikropęknięć.
Jak uniknąć: Ar + H₂ używaj wyłącznie do stali nierdzewnych austenitycznych, a do aluminium i miedzi wybieraj Ar + He.
Zaniechanie czyszczenia elementów i osprzętu
Tłuszcze, kurz i resztki tlenków na powierzchni metalu zaburzają stabilność łuku i prowadzą do defektów spoiny.
Jak uniknąć: przed spawaniem zawsze oczyść powierzchnię acetonem lub szczotką ze stali nierdzewnej; regularnie czyść dysze i elektrody.
Zbyt długi łuk spawalniczy
Długi łuk powoduje rozproszenie ciepła, niestabilność i wtrącenia gazowe.
Jak uniknąć: utrzymuj długość łuku równą mniej więcej średnicy elektrody – zwykle 2–3 mm.
Jak dobrać idealny gaz osłonowy do spawania TIG?
Dobór odpowiedniego gazu osłonowego to jeden z najważniejszych czynników decydujących o sukcesie procesu spawania metodą TIG. To właśnie od rodzaju i czystości gazu zależy stabilność łuku, wygląd i trwałość spoiny, a także wydajność całego procesu.
Czysty argon (Ar) to najbardziej uniwersalny wybór – zapewnia stabilny łuk, łatwe zajarzenie i idealną ochronę metalu przy spawaniu większości materiałów, w tym stali nierdzewnej i aluminium.
Mieszaniny argonu z helem (Ar + He) zwiększają temperaturę łuku i pozwalają uzyskać głębszą penetrację oraz większą prędkość spawania, co ma znaczenie przy grubych elementach z aluminium i miedzi.
Mieszaniny argonu i wodoru (Ar + H₂) sprawdzają się przy stali nierdzewnej austenitycznej, gdzie kluczowa jest estetyka i odporność korozyjna spoiny – wodór wygładza lico i przyspiesza proces, ale nie nadaje się do metali aktywnych jak aluminium.
Oprócz doboru samego gazu, niezwykle ważne są parametry pracy:
przepływ gazu osłonowego (8–12 l/min dla Ar, 15–18 l/min dla Ar+He),
kontrola pre-flow i post-flow,
czystość gazu (min. klasa 4.6),
oraz szczelność i czystość instalacji.
Właściwe połączenie rodzaju gazu, parametrów i techniki pracy pozwala uzyskać spoiny o wysokiej jakości, czystości i odporności, niezależnie od rodzaju materiału.
Zespół Deffor pomoże Ci dobrać optymalne parametry spawania, dobrać gaz do Twojej aplikacji i zoptymalizować proces, by każda spoina była trwała, czysta i zgodna z wymaganiami branżowymi.
Jaki gaz osłonowy jest najlepszy do spawania metodą TIG?
Najczęściej stosowanym gazem osłonowym w metodzie TIG jest czysty argon (Ar). Zapewnia stabilny łuk, gładką spoinę i bardzo dobrą ochronę przed utlenieniem. W niektórych przypadkach stosuje się także mieszanki argonu z wodorem (Ar + 2–5% H₂) lub z helem (Ar + 25–75% He) – w zależności od spawanego materiału.
Jak dobrać gaz osłonowy do rodzaju materiału?
Stal nierdzewna austenityczna → Ar lub Ar + 2–5% H₂ – dla lepszego wyglądu i większej prędkości spawania.
Stal węglowa → czysty Ar lub Ar + 30% He – dla grubszych elementów.
Aluminium i miedź → Ar + 25–75% He – hel zwiększa temperaturę łuku i głębokość przetopu.
Stopy niklu i metale wysokostopowe → Ar 5.0 lub Ar + He – dla maksymalnej czystości spoiny.
Czy wodór w mieszance gazowej poprawia jakość spoiny?
Tak, niewielki dodatek wodoru (1–5%) poprawia zwilżalność, gładkość i połysk spoiny, szczególnie przy stali nierdzewnej. Nie należy jednak stosować wodoru przy spawaniu aluminium, miedzi ani stali ferrytycznych, ponieważ może powodować pęcherze lub pęknięcia wodorowe.
Po co dodaje się hel do argonu?
Hel (He) podnosi temperaturę łuku i pozwala na głębszą penetrację spoiny. Dzięki temu mieszanki Ar + He są stosowane przy grubszych elementach z aluminium, miedzi i stopów wysokostopowych, gdzie czysty argon byłby niewystarczający.
Jaka powinna być czystość gazu osłonowego do spawania TIG?
Do procesów spawania TIG należy stosować gazy o czystości minimum 99,996% (klasa 4.6). Zanieczyszczenia (tlen, wilgoć) prowadzą do porowatości i utleniania spoiny. Zasady jakości gazów określa norma PN-EN ISO 14175
Jaki przepływ gazu osłonowego ustawić przy spawaniu TIG?
Zalecany przepływ to 8–12 litrów na minutę, a w przypadku większych palników do 15 l/min. Zbyt mały przepływ powoduje utlenienia i porowatość, a zbyt duży – zawirowania i niestabilność łuku.
Jakie są najczęstsze błędy przy użyciu gazu osłonowego?
Zbyt niski lub zbyt wysoki przepływ gazu.
Brak osłony tylnej strony spoiny (tzw. back purging).
Użycie zanieczyszczonego gazu lub nieszczelnej instalacji.
Zbyt duże wysunięcie elektrody wolframowej.
Niewłaściwy dobór mieszanki do rodzaju metalu.
Co daje osłona tylnej strony spoiny (back purging)?
Chroni wewnętrzną stronę spoiny – szczególnie przy spawaniu stali nierdzewnej – przed utlenianiem. Dzięki temu połączenie zachowuje odporność korozyjną i gładką powierzchnię. Stosuje się tu czysty argon o przepływie 4–8 l/min.
Jakie znaczenie ma długość łuku i czas wypływu gazu po spawaniu?
Zbyt długi łuk powoduje utlenienie i rozpryski.
Zbyt krótki czas wypływu gazu (post-flow) naraża gorącą elektrodę na kontakt z powietrzem. Zaleca się ustawienie wypływu końcowego gazu na 5–10 sekund po zakończeniu spawania.
Jakie są uniwersalne zalecenia przy pracy metodą TIG?
Stosuj wyłącznie czyste gazy klasy 4.6 lub lepsze.
Regularnie sprawdzaj szczelność instalacji gazowej.
Utrzymuj stabilny przepływ 8–12 l/min.
Dostosuj mieszankę gazu do rodzaju materiału i grubości elementu.
Nie pomijaj osłony tylnej strony spoiny przy spawaniu nierdzewki.
